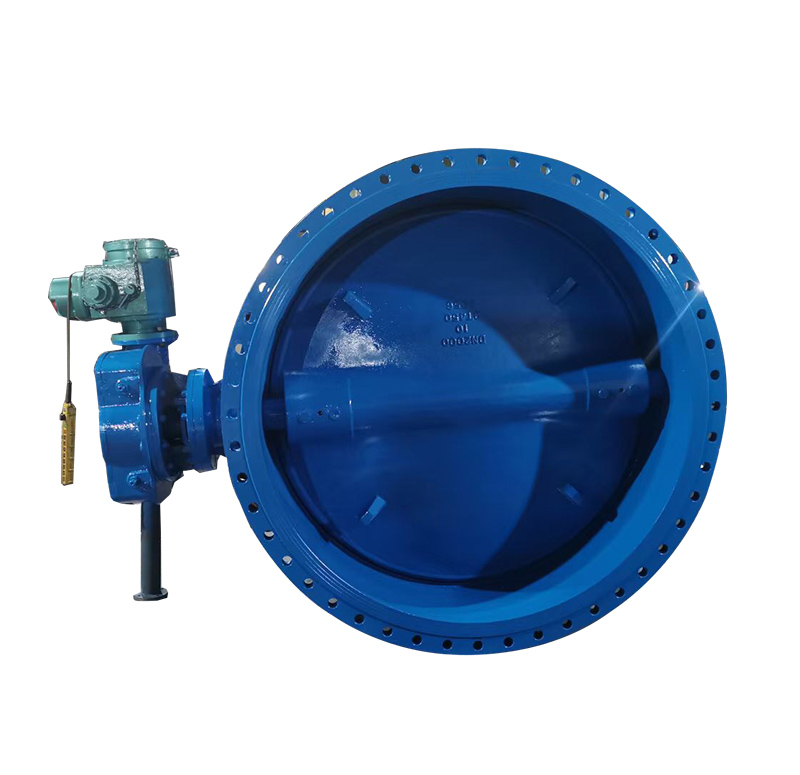

双偏心蝶阀D343X

发布日期：[2016-07-22] 点击率：

双偏心蝶阀D343X

DS373H对夹式双向硬密封蝶阀

双向硬密封蝶阀产品概述

双向高压金属硬密封蝶阀是我公司根据市场需求，研究国内外硬密封蝶阀的结构，消化、吸收、总结的基础上研发的新型产品。该产品采用新型的“斜置椭圆蝶板径向动平衡密封结构” ，可靠地实现了金属硬密封蝶阀正反双向密封零泄露，特别适应反向密封要求高的工况，是真正具有较先进水平的高科技新产品。

DS373H蝶阀成批投产后，创造了良好的经济效益和社会效益，深受广大新老用户欢迎。高性能双向金属硬密封蝶阀广泛用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，适用介质为煤气、蒸汽、空气、水等，在管道系统中，作截断或连通介质用。

DS373H对夹式双向硬密封蝶阀_产品特点

双向金属硬密封蝶阀主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成，具有如下特点：

1、结构特点、型小轻便、操作轻便；

2、采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离；蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能，密封性能稳定可靠；

3、密封副（蝶板密封圈—阀体密封圈）材料为不锈钢，并经特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长；

4、采用了“径向动平衡密封结构”设计，使蝶板开启阻力很小并可靠地实现了蝶阀进出口双向密封零泄露。启闭过程中蝶板密封面沿 360°圆周各点可以瞬间快速完成，快速准确得实现了关闭接触自动相吻合的密封动作；

5、蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源；

6、可靠的双向密封功能，是管道系统中要求双向切断的不错的产品，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

新老密封蝶阀结构比较

比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	1.1PN 零泄露	1.1PN 零泄露	新老密封性能高
反向密封性能	1.1PN 零泄露	0.5PN 零泄露	新结构反向密封性能高
操作扭矩	径向平衡H=0，e值小蝶板动平衡，阀门启闭操作扭矩很小，操作轻松自由	径向不平衡H≠0，且很大，e值比较大，蝶板不能动平衡，阀门启闭操作扭矩大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向密封性能可靠	极不平衡，反向密封性能极低	新结构蝶板关闭状态动平衡性能好，易实现反向密封
结构先进程度	采用蝶板动平衡原理H=0，e值取小可靠值，三维偏心椭圆金属硬密封原理	蝶板径向不极不平衡H≠0，e值较大，三维偏心椭圆密封原理	新结构先进，双向承压
使用寿命	密封面损耗很小，寿命长	密封面损耗较小	新结构寿命较长

双向硬密封蝶阀_工作原理

高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的。

双向硬密封蝶阀_执行标准

1、设计、制造按照GB/T12238-89、JB/T8527-97标准执行；

2、阀门试验按照GB/T13927-92、JB/T9092-99标准执行；

3、阀门结构长度按照GB/T12221-2005标准执行；

4、两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行，非标法兰连接尺寸按企业标准；

DS373H双向硬密封蝶阀_主要性能规范

公称压力（MPa）	0.6	1.0	1.6	2.5	4.0	6.4	10.0
强度试验压力（MPa）	0.9	1.5	2.4	2.75	5.0	9.6	15.0
密封试验压力（MPa）	0.66	1.1	1.76	3.75	4.4	7.04	11.0
气密封试验压力（MPa）	0.6
适用温度	碳钢：-29℃～ 425℃;球墨铸铁（Q）：-29℃～350℃;铬镍钛钢（R、P）:≤200℃; 铬钼钢（I）：≤550℃；铬硅钼钢（II）：≤850℃。
适用介质	碳钢、球墨铸铁(Q)：水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质；铬镍钛钢（R、P）：硝酸类或醋酸类等腐蚀性介质；铬钼钢（Ⅰ）：高温石油等介质；铬硅钼钢（Ⅱ）：高温腐蚀性介质。
驱动方式	蜗轮传动、电动、气动、液动、管网

DS373H双向硬密封蝶阀_主要零件材料
