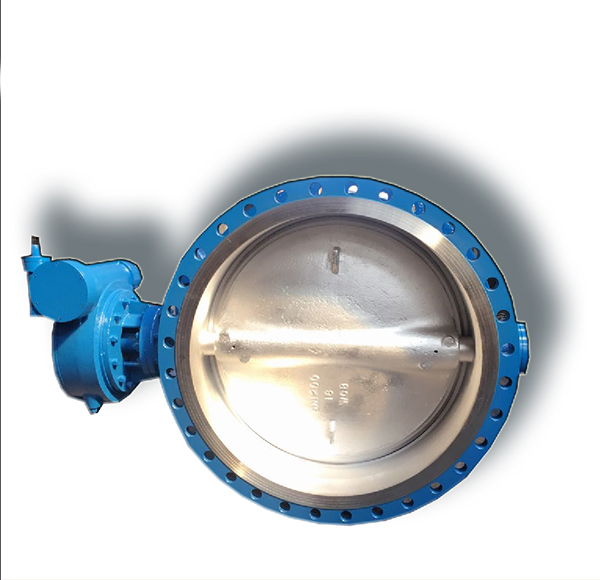

法兰蝶阀是一种常见的阀门类型，广泛应用于水处理、化工、石油、电力等多种工业领域，其特点是通过旋转蝶板来控制流体的流通。下面是法兰蝶阀的基本结构与工作原理的详细解析：
基本结构
阀体：阀体是蝶阀的主体部分，通常由铸铁、球墨铸铁、碳钢或不锈钢等材料制成，通过法兰连接方式固定在管道系统中。阀体内部有一个圆形通道，中心设有一个圆形孔供蝶板旋转。
蝶板：蝶板是蝶阀的核心部件，呈圆盘状，中间有轴孔，通过阀杆与驱动相连。蝶板的边缘设计有密封面，与阀座相接触以达到密封效果。材质根据使用工况可选用不同的金属或复合材料。
阀座：阀座位于阀体的两侧，与蝶板的密封面相对应，通常由橡胶、尼龙或金属等材料制成，具备良好的弹性以确保密封效果。硬密封蝶阀的阀座会采用更耐磨的材料，如碳化硅、硬质合金等。
阀杆：阀杆连接蝶板与执行，通过旋转运动带动蝶板开启或关闭。为了避免介质泄漏，阀杆通常设有填料函或密封套。
法兰连接：法兰是连接阀门与管道的重要部件，通过螺栓将阀门与管道的法兰紧密相连，确保密封和稳固。
执行：根据需要，蝶阀可配备手动、气动、电动或液压等不同类型的执行，用于远程控制蝶板的开闭。
工作原理
开启过程：当执行驱动阀杆旋转时，蝶板绕其轴线旋转，从阀座上逐渐抬起，直至蝶板与阀座完全脱离，形成最大流通面积，允许流体自由通过。
关闭过程：关闭时，执行反向旋转阀杆，蝶板逐渐下降并紧压在阀座上。密封面之间相互挤压，形成密封，阻止流体通过。
调节功能：蝶阀不仅可全开全关，还具备调节流量的功能。通过改变蝶板的旋转角度，可以不同程度地阻挡或引导流体通过，从而实现对流量的控制。
特点总结
结构简单、体积小、重量轻，便于安装和维护。
启闭迅速，操作扭矩较小，尤其适用于大直径管道。
流阻小，全开时流体阻力接近于零，有利于节能。
适用范围广，可适用于多种介质和压力条件，但硬密封蝶阀更适合于含有固体颗粒或具有较强腐蚀性的介质。
法兰蝶阀因其灵活性、耐用性和经济性，在工业管道系统中得到了广泛应用。
